Les chargeurs Apple sont "spéciaux"

Qui n'a jamais essayé de charger son Iphone, Ipod ou Ipad avec un chargeur USB "générique" et est reparti de cet essai avec une grosse frustration parce "ça ne marche pas" ?

La raison en est simple : Apple "bride" ses chargeurs pour des raisons sûrement très valables mais que je ne connais pas ...

On trouve sur internet un excellent site qui explique comment contourner cette limitation : le blog de Ladyada

Ladyada nous explique qu'Apple n'a rien trouvé de mieux que d'utiliser les fils data+ et data- de la prise USB en plus des classiques masse et +5V pour que l'appareil connecté à la prise en question autorise ou non la charge...

Pour faire simple une tension de 2 V sur data+ et sur data- est nécessaire pour que l'Iphone lance une charge à 500 mA

Pour obtenir 2V à partir de 5V il suffit d'un bête pont diviseur. Sur le schéma R1 et R2 forment le pont diviseur pour data+ alors que R3 et R4 s'occupent de data-.

Iphone Charger



La réalisation

La réalisation est très simple, en plus des ponts diviseurs on trouve :

  1. une prise USB femelle sur laquelle se connecte le cordon de l'Iphone
  2. une prise USB male qui peut se connecter sur un chargeur type "allume cigare"
  3. une prise jst sur laquelle on peut mettre une source de tension entre 5V et 12V
  4. un régulateur de tension 7805 qui fournit la tenison 5V
  5. une led pour faire joli

ne montez pas au dessus de 12V sur la tenison d'entrée au risque de faire déclencher la protection thermique du régulateur (et de vous brûler si vous le touchez). En effet, pour 12V en entrée, le régulateur va dissiper 500 mA sous 12-5 = 7V soit 3,5W... vous verrez ça chauffe !

Pour faire le montage voici le circuit imprimé et la liste des composants ainsi que leur implantation

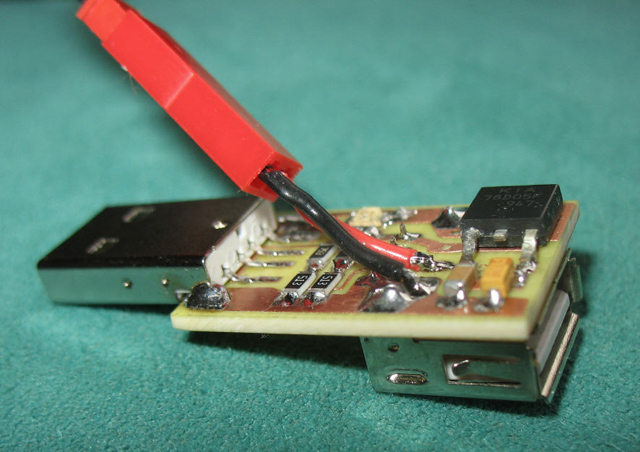

Tous les composants sont montés en surface, le résultat est un petit chargeur extrêmement compact et qui est très versatile.



(j'ai vérifé sur un Iphone 4s qu'on ne dépasse pas les 500 mA ce qui permet de charger lentement avec un pack de 4 accus NimH sans détruire les accus)

Le voici à l'oeuvre sur la prise JST avec 4 accus AA NimH.

Cliquez sur les images pour zoomer

et la même chose mais cette fois ci avec :

à gauche un pack 3s lipo qui délivre 12V

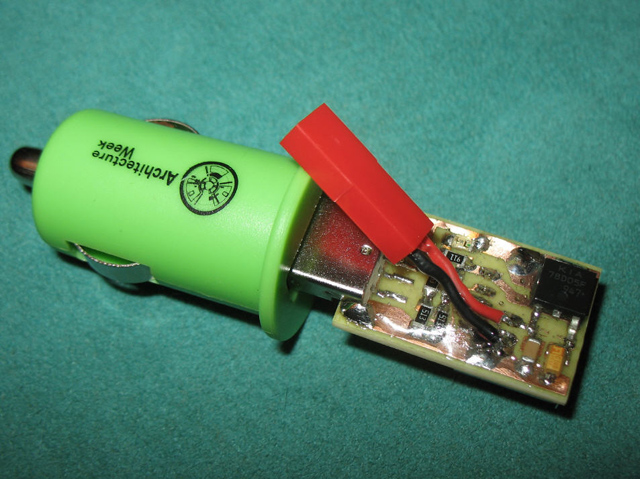

à droite branché sur un chargeur allume cigare

ne branchez pas à la fois la prise USB male et la prise JST...D'une façon générale réfléchissez avant de brancher l'Iphone, vérifiez les tensions sur la prise USB femelle car une inversion de polarité serait fatale... Vous utilisez ce montage à vos propres risques, je vous aurai prévenu !

Enfin pensez à protéger le circuit imprimé pour éviter tout court circuit.

J'ai fait au plus simple, le l'ai recouvert de colle epoxy.

C'est facile à faire, ça ne coûte quasiment rien, ça ne prend pas de place et on voit encore les composants ce qui rajoute un côté "geek" à l'objet !
